Z czego zbudowany jest komutator?

Komutator jest jednym z kluczowych elementów w silnikach prądu stałego. Jest to część, która umożliwia zmianę kierunku przepływu prądu w uzwojeniach wirnika, co pozwala na obrót wirnika i generowanie energii mechanicznej. Ale z czego dokładnie składa się komutator? W tym artykule przyjrzymy się składnikom i funkcjom komutatora.

1. Czym jest komutator?

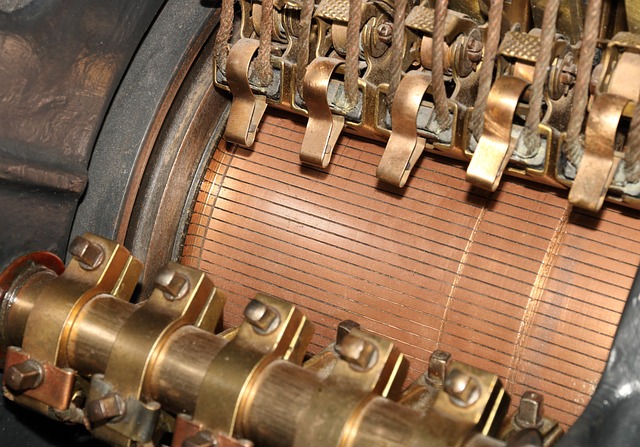

Komutator to pierścień zbudowany z miedzi lub innych przewodzących materiałów, który jest zamocowany na wale wirnika silnika prądu stałego. Składa się z segmentów, zwanych lamelkami, które są oddzielone szczelinami. Każda lamelka jest połączona z jednym z uzwojeń wirnika.

2. Funkcje komutatora

Komutator pełni kilka istotnych funkcji w silniku prądu stałego:

2.1 Zmiana kierunku przepływu prądu

Jedną z głównych funkcji komutatora jest umożliwienie zmiany kierunku przepływu prądu w uzwojeniach wirnika. Dzięki temu wirnik może obracać się wokół osi, co jest niezbędne do generowania energii mechanicznej.

2.2 Zapewnienie stałego połączenia zasilania

Komutator zapewnia stałe połączenie zasilania między źródłem prądu stałego a uzwojeniami wirnika. Dzięki temu prąd może swobodnie przepływać przez uzwojenia, co umożliwia generowanie momentu obrotowego.

2.3 Wygładzanie prądu

Komutator pomaga również w wygładzaniu prądu, eliminując ewentualne skoki lub fluktuacje. Dzięki temu silnik pracuje płynniej i efektywniej.

3. Składniki komutatora

Komutator składa się z kilku ważnych składników, które wspólnie umożliwiają jego działanie:

3.1 Lamelki

Lamelki to segmenty komutatora, które są wykonane z przewodzącego materiału, takiego jak miedź. Każda lamelka jest połączona z jednym z uzwojeń wirnika. To właśnie lamelki umożliwiają zmianę kierunku przepływu prądu.

3.2 Szczeliny

Szczeliny oddzielają lamelki od siebie. Dzięki nim prąd nie przeskakuje między segmentami, co pozwala na kontrolowany przepływ energii.

3.3 Śruby mocujące

Śruby mocujące służą do trwałego zamocowania komutatora na wale wirnika. Zapewniają stabilność i pewność, że komutator będzie działał poprawnie.

3.4 Szczotki

Szczotki to elementy, które mają kontakt z lamelkami komutatora. Przeprowadzają prąd zasilający do uzwojeń wirnika. Szczotki są wykonane z węgla lub innych materiałów o wysokiej przewodności elektrycznej.

4. Podsumowanie

Komutator jest niezwykle istotnym elementem w silnikach prądu stałego. Składa się z lamelkami, szczelinami, śrubami mocującymi i szczotkami. Jego główne funkcje to zmiana kierunku przepływu prądu, zapewnienie stałego połączenia zasilania oraz wygładzanie prądu. Dzięki komutatorowi silniki prądu stałego mogą efektywnie generować energię mechaniczną.

Komutator jest zbudowany z metalowych płytek lub lameli, które są umieszczone na wałku. Każda płytka jest izolowana od siebie i ma kontakt z odpowiednimi segmentami wirnika. Pomiędzy płytkami znajdują się szczotki, które utrzymują stały kontakt elektryczny z płytkami komutatora.
